一文读懂通风柜/通风橱

通风柜不仅能够给实验室提供良好的实验环境,还能更好的保证实验人员人身安全。在实验过程中,通风柜起到排风和换气的功效,将有害气体排出,防止实验室中的工作人员被一些有毒的、可致病的或毒性不明的化学物质或有机体的气体、微粒、烟雾、蒸气、煤烟、灰尘和气悬体等污染物质侵害。因此通风柜是实验室中必不可少的一部分。

一、通风柜的物理特性

通风柜是保护操作人员,它是通过外部排风系统的抽吸,维持通风柜前窗一定的吸入面风速,使得通风柜内的气溶胶污染不会经由前窗逸出,保护操作人员不受归体内操作的污染。通风柜排风中多数含有酸碱化学成分,排风系统的管道、风机、阀门、连接件、紧固件需更加关注防腐蚀问题,一般风管宜采用不锈钢材质。

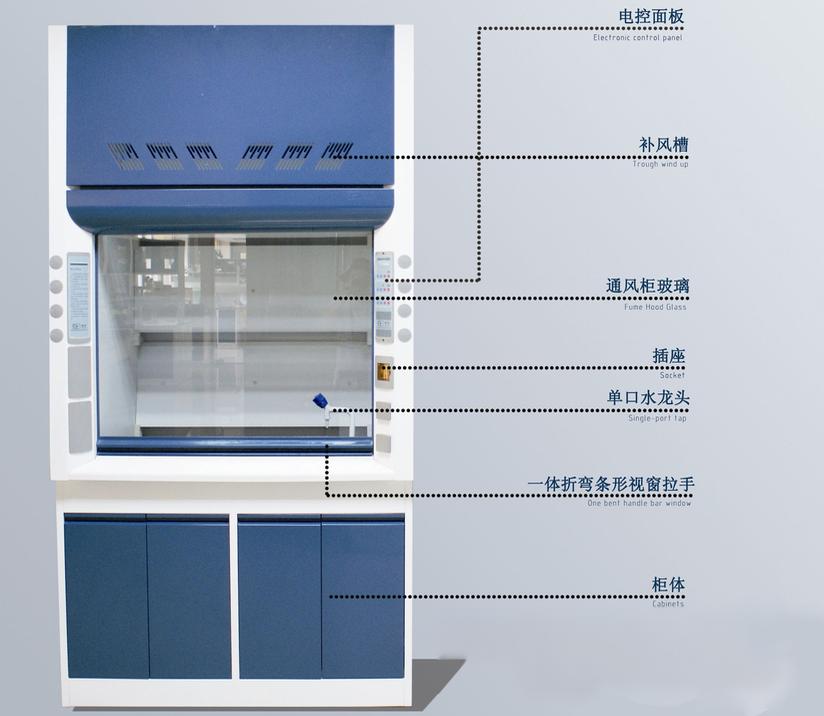

通风柜特性尺寸以其外形宽度表示,标准型通风柜尺寸为1.2m、1.5m、1.8m,通风柜高度一般为2.35m(行业标准小于2.4m),深0.85m(行业标准0.8~0.9m)。柜内背部导流板分上中下三段排风,可根据柜内的冷、热操作及污染气溶胶的密度调节导流板以消除排气死角,最大限度限制污染的逸出。通风柜柜门完全开启是最大高度为600~800mm,通风柜顶部排风接口口径一般为φ250。标准通风柜图形如图所示。

关于通风柜面风速的选择,行业标准《排风柜》JB/T6412—1999和《实验室变风量排风柜》JG/T222—2007推荐的最高面风速均为0.5m/s,也有人认为应根据工艺操作的需求提高面风速。美国相关协会、委员会在方面作了大量的研究测试,结果如下:

美国政府工业卫生学家协会:典型的通风柜是操作者站在通风柜前,伸手进入通风柜内部进行实验操作。此时进入通风柜的气流会在操作者身边形成旋转气流,从而引起柜内气体溢出,甚至沿操作者身体上升到达呼吸区域。进口风速越大,形成的旋转气流就越强。因此,事情并非人们想象的那样,进口风速越大,气流抑制效果就好。较高的进口风速在浪费能耗的同时,却不会提高、甚至有可能会恶化通风柜的气流抑制效果。

美国职业安全和健康管理局:通常情况下,推荐的通风柜进口风速应在0.4~0.5m/s之间。对于少数药品毒性较高或当外界对于通风柜的气流抑制能力有不利影响时,可采取进口风速为0.5~0.6m/s。但是通风柜的能耗一般是与进口风速呈线性关系的。当进风速接近或超过0.75m/s时,会在通风柜内形成紊流,从而降低通风柜的气流抑制效率。

研究结果表明:当通风柜面风速达到0.6~0.75m/s时,尽管几乎所有的通风柜都可以在此范围内达到高效的气流抑制,但其效果相对于05~0.6m/s并没有本质的改善,能耗却会因此而大大提高,所以,一般不推荐使用。而面风速大于0.75m/s时,在通风柜内引起紊流从而导致柜内毒害气体溢出的可能性大大增加,因此通风柜面风速不应大于0.75m/s。

综上所述,建议通风柜面风速最高按不超过0.6m/s计算。医院各种实验操作宜采用变风量通风柜(符合《实验室变风量排风柜》JGT2222007的要求)。

二、实验通风柜结构类型选择

1、全排风式通风柜:

全排风式的通风柜是目前使用最广泛的一种,它的通风结构设计非常合理,在通风柜进行排风时,可以很好的在柜内进行循环,这种排风适用于任何实验室中,而且可以更加有效快速的排出室内有害气体和物质。

2、补风式通风柜:

补风式通风柜适用于那些的对室内温度有要求的实验室中,由于一些实验室内的温湿度是恒定的,也为了能够节省采暖等,我们可以直接采用这种补风式的通风柜结构,这种设计可以使通风柜自身通过外界的气体进行运转和循环。

3、变量式通风柜:

变量式通风柜适用于对风速要求比较多的实验室,因为这种变量式的结构,可以更好的帮助我们调节排风的风量。

三、通风柜进行实验操作的安全性

通风柜作为实验室中必不可少的一部分。它的主要作用就是改善实验室内环境,并在保证实验人员人身安全的同时,也要保护实验室设备仪器。

现在的通风柜为了能够最大程度将实验室中的有害气体排除,因此在设计时都会采用三段式的排风结构,让有害物质在实验室内无处可藏。

其次为了能够增加通风柜使用过程中的安全性,在设计过程中,通风柜采用流线式的手把,而且在手把和玻璃之间会留下一些缝隙,这样能够保证在实验过程中所产生的有害气体,最大程度的从这些位置排出。

另外通风柜上面都会安装一个玻璃视窗,便于我们观察实验的进程,但是这种玻璃并非我们常见的玻璃材质,而是钢化玻璃,因此在使用过程中不会出现爆炸等问题,也不会对我们的人身安全带来影响。

通风柜在安装玻璃视窗的同时,还会在上面同时设计一个防落插销,这样即使出现意外情况,玻璃视窗也不会落下,这个防落插销会保护实验人员的安全,防止碰伤实验人员。

四、通风柜的使用年限

通风柜没有确定的使用年限。就目前生产厂家的通风柜不仅在排风原理上有了很大的突破,同时整个通风柜的材质也经过特殊处理,一定程度上延厂了通风柜的使用寿命。通风柜在使用过程中经常都会接触各种有害气体和物质,即使材料能够防止腐蚀,但是如果我们日常不注意保养清洁的话,还是会降低实验室通风柜的使用年限。当我们在使用通风柜时,切记不要突然关闭通风柜,尤其是在进行一些实验之后,这样很有可能会导致一些有害气体无法排除,滞留在通风柜内给柜体造成腐蚀等影响;另外通风柜外表也要定期的进行打扫和清理,并定期的对通风柜及其管道、零部件等进行维护保养检修。

五、通风柜使用的注意事项

1、通风柜使用前应检查电源,给排水、气体等各种开关及管路是否正常;

2、打开照明设备,检查视光源及柜体内部是否正常 ;

3、打开抽风机,约3分钟内,静听运转是否正常 ;

4、通风柜依以上顺序检查时,如有问题,请即暂停使用,并通知保养单位处理 ;

5、通风柜关机前,抽风机应继续运转几分钟,使柜内废气完全排除 ;

6、通风柜使用后应将柜体内外擦拭清洁,并关闭各项开关及视窗 ;

7、实验室内在不使用通风柜时也要时常通风,这样对试验人员的身体健康有益 ;

8、通风柜在使用时,每2小时进行10分钟的补风(即开窗通风)使用时间超过5小时的,要敞开窗户,避免室内出现负压 ;

9、禁止在未开启通风柜时在其通风柜内做实验 ;

10、禁止在做实验时将头伸进通风柜内操作或查看 ;

11、禁止通风柜内存放或实验易燃易爆物品 ;

12、禁止将移动插线排或电线放在通风柜内 ;

13、禁止通风柜内做国家禁止排放的有机物质与高氯化合物质混合的实验 ;

14、禁止在没有安全的情况下将所实验的物质放置在通风柜内实验,一旦出现化学物质喷溅出来,应立即将电源切断 ;

15、移动上下视窗时,要缓慢、轻移的操作,以免门拉手将手压坏 ;

16、实验过程中,将视窗离台面100-150 mm为宜 ;

17、通风柜的操作区域要保持畅通,通风柜周围避免堆放物品 ;

18、操作人员在不使用通风柜时,通风柜台面避免存放过多试验器材或化学物质,禁止长期堆放。

结语:不同的实验会产生不同的有害气体,这些气体中很有可能含有各种强酸强碱类有害物质,长期吸入对人的身体会产生致命的危害,除了对人体的危害之 外,如果长期停留在室内的话,对于实验室中一些精密的仪器设备,也会同样产生损坏和影响。为了防止这些有害气体在室 内扩散,我们一定要在实验室中安装使用正规厂家的通风柜,保证实验室通排风,保障实验环境的安全与清洁。
